nuevo comando: representar el factor de un talud.

Hola,

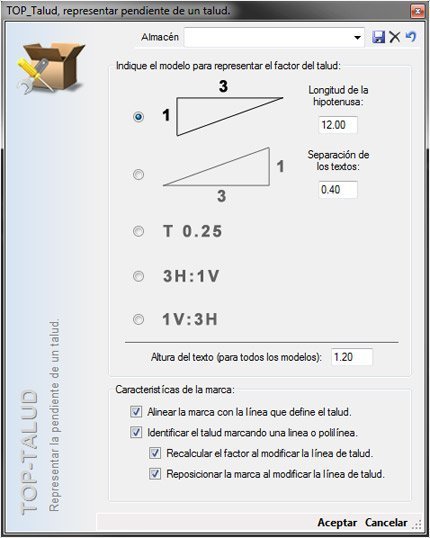

Acabamos de crear el primer nuevo comando para ARKITool 2011. El comando se llama TOP-TALUD y permite representar el factor de un talud de todas las formas posibles. El valor del factor y la posicion del simbolo que lo representa se recalculan automaticamente al modificar la entidad a la que estan asociados.



Os dejo el Video:

[swf height=500]/arkitool.es/ARKIVideos/ARKITool/TOP-Talud/TOP-Talud_controller.swf[/swf]

Saludos.

Esta fantastico. Enhorabuena.
Ya empezamos a ver de nuevo a la luz nuevas herramientas que surgieron como propuestas.

De esta herramienta,solo hay algo que lo veo un poco complicado, y es interpretar el tamano del triangulo que deseamos a partir del valor de la hipotenusa.Yo creo que seria mas comodo,hacerlo por un valor de escala,por ejemplo,si tenemos 1H:1V a escala=1,corresponderia a un triangulo con los catetos de abcisas con 1 unidad de dibujo y el cateto de ordenadas con 1 unidad de dibujo.Si por ejemplo la escala se pone a 0.5,entonces los catetos miden 0.5
Lo digo porque de esta forma es mas intuitivo asimilar que tamano tendra el triangulo y que tamano queremos en funcion de la escala de impresion (al igual que se puede hacer correctamente para el tamano de texto).

He encontrado un bug:

En terraplen 3H:2V, dibuja bien el triangulo pero pone como valores 1 de horizontal y 1 de vertical.
Lo mismo sucede para el desmonte del tipo 2H:3V, que dibuja tambien el triangulo correctamente pero pone los valores 1 horizontal y 1 vertical.

Pone mal el valor en cualquier caso cuando se trata de taludes de 3:2 o 2:3 ,ya sea rotulado o por triangulos.
Si es por ejemplo 3H;2V, y seleccionamos el formato "T0.25" da como resultado T 0.75 cuando deberia ser T 1.5

Hay que tener especial precaucion en este caso ya que son factores tipicos que se usan para terraplen o desmonte.

Saludos.

Imagino que esto se debe porque la herramienta redondea.
Por ejemplo, si es 3H:2V, divide 3/2 y da 1,5..que al redondeo lo considera =1, de forma que interpreta que seria 1H:1V

Si es 2H:3V,divide 2/3 que es 0,666 que al redondeo lo considera=1 ,de forma que interpreta que seria 1H:1V

Quiza en estos casos, al tratarse de factores frecuentemente usados y seria un error que mostrara esos valores,seria interesante concretarle al programa,que cuando encuentre valores cercanos a 0,666 lo considere como 2/3 y con valores cercanos a 1,5 lo considere 3/2

Otra opcion interesante,para evitar posibles equivocaciones, es anadir un checkbox de si se quiere poner el valor de los catetos conincidentes con la dimension real del talud o si se quieren simplificar las fracciones.

Yo creo que lo mejor seria lo siguiente para programarlo:
Dividir siempre el incremento de X entre el incremnto de Y (en el caso de seleccionar H:V)
poner el cateto de abcisas el valor que nos da y el cateto de ordenadas siempre el valor de 1.
Solo en el caso que la division de un valor cercano a 0,666 lo consideraremos como 2:3 y si da un valor cercano a 1,5 lo consideraremos como 3:2
Si da la division 0.5 o un valor cercano, se trata de 1H:2V

Si la division da un valor igual o cercano a 0,333, entonces tenemos un factor 1H:3V
Si la division da un valor igual o cercano a 0,25, entonces tenemos un factor 1H:4V

Otro bug:

Para el caso de mostrarlo del tipo "T 0.25" que siempre debe considerar que sera la division de H/V

Si tenemos un talud de 1H:2V, nos muestra un valor de T 2 cuando deberia ser de T 0.5
Si tenemos un talud de 2H:1V, nos muestra un valor de T 0.5 cuando deberia ser de T 2

En resumen:

Habria que hacer un rango de factores en funcion del valor de la division y asignarle dicho factor si es igual o cercano a ese valor.

Por otra parte, habria que fijar unos limites operativos de la herramienta, por ejemplo para taludes maximos de 1H:5V que ya es practicamente vertical.

Tenemos,pues que:

Si la division nos da 0.20 o un valor cercano, tenemos que 1H:5V
Si la division nos da 0.25 o un valor cercano, tenemos que 1H:4V
Si la division nos da 0.33 o un valor cercano, tenemos que 1H:3V
Si la division nos da 0.5 o un valor cercano, tenemos que 1H:2V
Si la division nos da 0.66 o un valor cercano, tenemos que 2H:3V
Si la division nos da 1 o un valor cercano, tenemos que 1H:1V

Si la division nos da 1,5 o un valor cercano, tenemos que 3H:2V
para cualquier resultado superior a 1,5 , el factor sera "valor de la division(redondeado):1"
